Peralatan Pengukuran Elektronik Otomatis 0 - Tegangan Keluaran 220Vrms

Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage
Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage Automatic Electronic Measurement Equipment 0 - 220Vrms Excitation Output Voltage
Informasi Dasar
Tempat asal: Cina
Nama merek: GFUVE
Sertifikasi: CE IEC ISO
Nomor model: GF106
Kuantitas min Order: 1 Set
Harga: Negotiable
Kemasan rincian: Kasus Aluminium
Waktu pengiriman: 3-4 minggu
Syarat-syarat pembayaran: T / T, D / P, Serikat Barat, MoneyGram, L / C
Menyediakan kemampuan: 200sets / bulan
Harga terbaik Hubungi sekarang
Nama: Peralatan Uji Transformer saat ini Kelas akurasi: 0,1 0,05
Tegangan output eksitasi: 0-220Vrms Arus keluaran eksitasi: 0-5Arms (nilai puncak 20A)
Rentang variasi frekuensi otomatis: 0,1-60 Hz Berat (Kg): 10KG
<html> <head> <title>chinacarbonmade.com</title> <meta name="keywords" content="" /> <meta name="de: 40KV Rasio CT: 1-30000
Rasio PT: 1-10000 Standar: IEC61869-1, 2, 3; IEC60044-1, 6
Cahaya Tinggi:

electronic test instruments

,

electronic measurement equipment

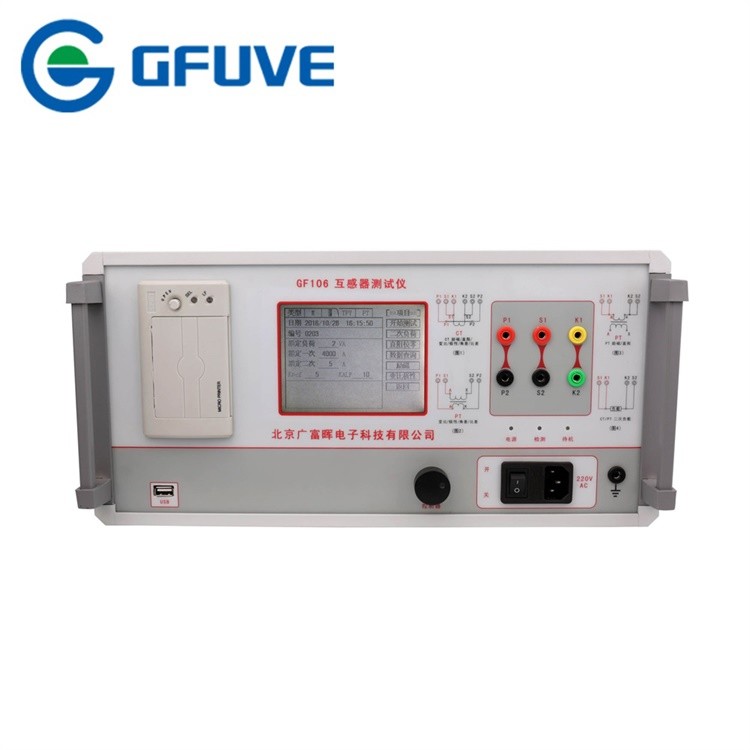

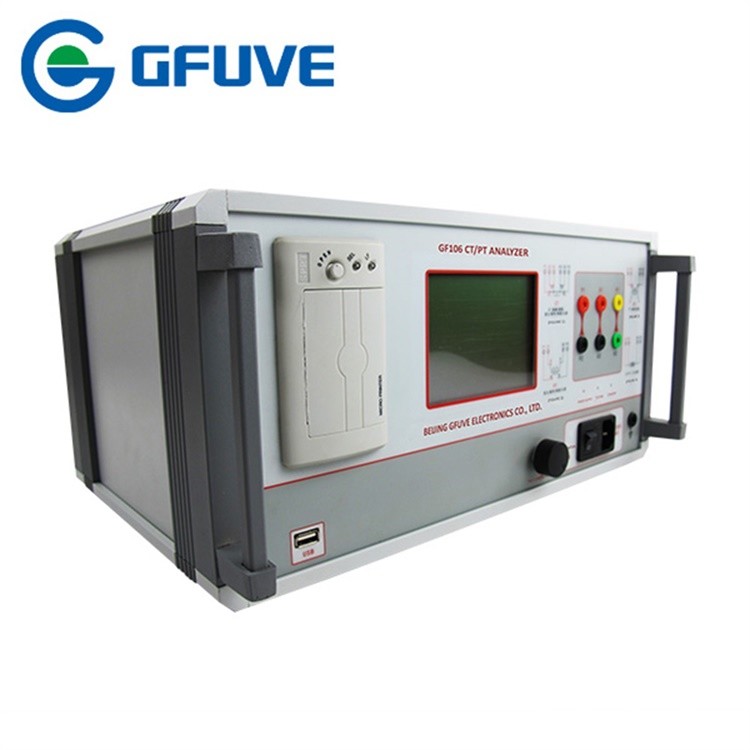

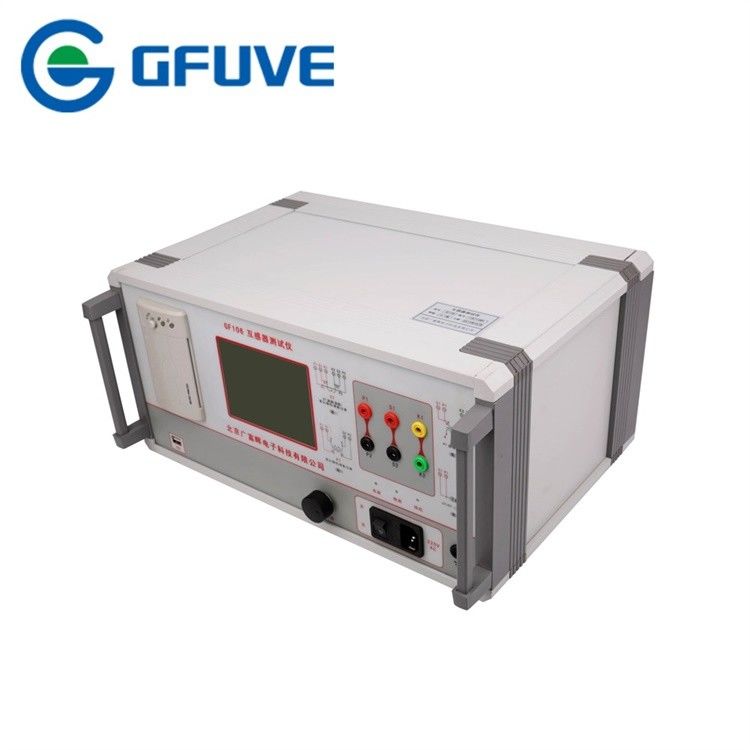

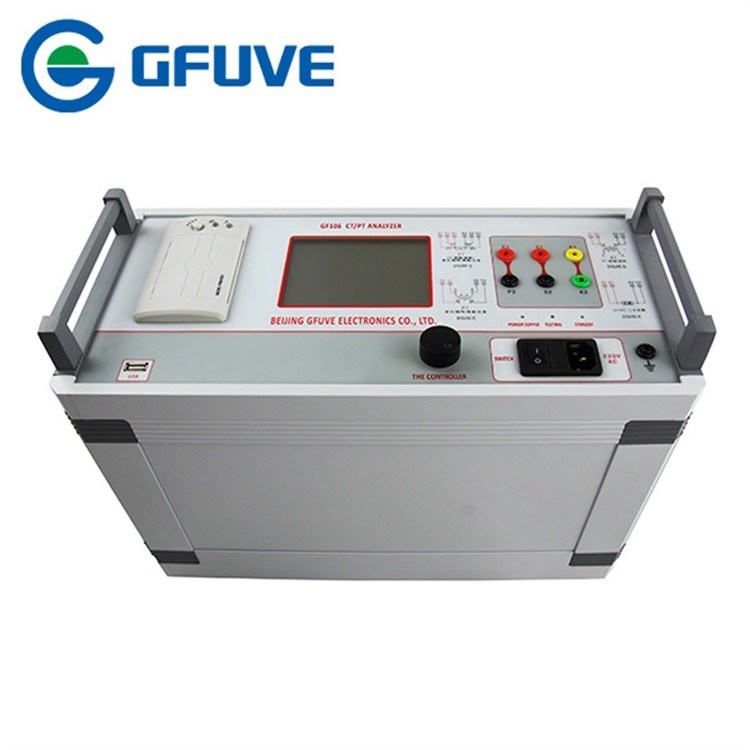

GF106 Otomatis Listrik Portabel Current Transformer Test

Pengujian transformator saat ini. Kesalahan yang mengarah ke sekunder terbuka dapat menyebabkan arus primer membanjiri isolasi, menyebabkan belitan mengalami korsleting. Rangkaian peralatan uji transformator arus GFUVE memungkinkan Anda membuat uji mendalam dan program perawatan untuk mencegah masalah sebelum terjadi.

GF106 Portabel peralatan Current Transformer Uji terutama digunakan untuk pengujian lapangan, dapat menyelesaikan pengukuran (M) dan perlindungan (P) kelas CT, PT dan CT kelas TYP. Mengadopsi LCD, printer mini tipe lengkap yang mendukung pencetakan lapangan; mendukung untuk menggunakan USB flash disk untuk membuang data, dengan operasi yang sederhana dan nyaman.

Pengujian Current Transformer (CT) & Potential Transformer (PT). Tes beban pelanggan terdiri dari pengukuran simultan langsung dari sinyal arus sekunder CT, dan penurunan tegangan di terminalnya. Mengukur sinyal-sinyal ini secara akurat memungkinkan perhitungan beban yang ada pada CT. Pengukuran beban ini diverifikasi berdasarkan spesifikasi dari pabrikan CT.
Pengujian transformator saat ini. Uji rasio di bawah beban normal dicapai dengan membandingkan tegangan yang diterapkan pada belitan sekunder terhadap tegangan yang dihasilkan yang dihasilkan pada belitan primer. Tes resistansi transformator arus menyuntikkan tegangan tes untuk mengukur arus DC dan menghitung resistansi dengan penyisihan suhu.

FITUR

  • Tes karakteristik keadaan stabil dan sementara dari berbagai jenis CT / PT
  • Penggunaan teknologi daya canggih, titik uji lutut mencapai hingga 40kV
  • Tidak ada peralatan bantu eksternal lainnya, berdiri sendiri untuk menyelesaikan semua item tes
  • Tes CT, mudah untuk menguji, semua tes menggunakan koneksi kabel yang sama kecuali tes beban
  • Ini disertai dengan printer thermal, sehingga dapat mencetak hasil tes di situs
  • Parameter seperti arus titik lutut dan tegangan
  • Parameter seperti kurva kesalahan 10%, kurva kesalahan 5%
  • Perangkat dapat menyimpan 3000 grup data uji yang tidak akan hilang jika perangkat dimatikan.
  • Data dapat ditampilkan dan dianalisis setelah pengujian, atau ditransfer ke PC melalui disk USB dan menghasilkan laporan file Word
  • Portabilitas: berat <12kg

F UNCTION

I. Current Transformer (CT) II Voltage Transformer (PT)
1. Kurva magnetisasi 1. Uji karakteristik eksitasi
2. Uji rasio transformasi 2. Tes rasio transformasi
3. Polaritas 3. Polaritas
4. kurva kesalahan 5% dan 10% 4. Kesalahan rasio, fase
5. Injeksi Saat Ini 5. Degauss
6. Degauss 6. Perhitungan nilai titik lutut
7. Kesalahan rasio, fase 7. Beban sekunder aktual (beban), uji (beban)
8. Perhitungan otomatis nilai titik lutut eksitasi 8. Tes resistensi
9. Uji beban sekunder aktual (beban) (uji beban)
10. Tes resistensi
11. Konstanta waktu belitan sekunder (Ts)
12. Koefisien pemulihan (Kr)
13. Faktor dimensi transien (Ktd)
14. Kesalahan sesaat puncak (Er)
15. Magnetisasi induktansi (LU)

PARAMETER

Parameter listrik
Ketepatan 0,05%, 0,1%
Sumber Daya listrik AC 220V ± 10% atau AC 110V ± 10%, 50 / 60Hz
Tegangan output eksitasi 0-220Vrms
Arus keluaran eksitasi 0-5Arms (nilai puncak 20A)
Rentang variasi frekuensi otomatis 0,1-60 Hz
Tegangan eksitasi ekivalen ≤5000V
Ketepatan ≤0,5% (0,2% RD + 0,3% RG)
Pengukuran resistansi DC belitan sekunder Jarak 0,1-300Ω
Ketepatan ≤0,5% (0,2% RD + 0,3% RG)
Pengukuran beban aktual sekunder Jarak 5VA-1000VA
Ketepatan ≤0,5% (0,2% RD + 0,3% RG) ± 0,1VA
Pengukuran kesalahan fase CT / PT Ketepatan ± 4 menit
Resolusi 0,01 mnt
Pengukuran kesalahan rasio CT Jarak 1-30000
Ketepatan ≤0%
Pengukuran kesalahan rasio PT Jarak 1-10000
Ketepatan ≤0%
Standar
Standar referensi GB1207-2006, GB1208-2006, GB16847-1997
IEC60044-1, IEC60044-6, IEC61869-2-2012
Standar keamanan GB 4793.1-2007
EMC Standar EMC 89/336 / EEC
FCC Sub Bagian B dari Bagian 15 Kelas A
IEC 1000-4-2 / ​​3/4/6
Parameter mekanis
Dimensi keseluruhan (L x W x H) (mm) 410 x 250 x 300
Berat (kg) ≤10
Keadaan lingkungan
Kelembaban relatif 90RH%
Suhu Operasional -10 ° C hingga + 40 ° C
Ketinggian ≤2000m

FUNGSI UTAMA

Item tes terutama termasuk
Menenangkan Sementara
karakteristik eksitasi konstanta waktu belitan sekunder (Ts)
rasio transformasi koefisien remanensi (Kr)
polaritas transient dimensionaling factor (Ktd)
kesalahan rasio puncak kesalahan sesaat (Er)
fase induktansi magnetisasi (LU)
5% dan 10% kurva kesalahan parameter lainnya
perlawanan
beban sekunder
