Tempat asal: | Beijing Cina |
---|---|
Nama merek: | GFUVE |
Sertifikasi: | CE, ISO9001 |
Nomor model: | GF1061B |
Kuantitas min Order: | 1set |
Harga: | Negotiable |
Kemasan rincian: | Standar ekspor kotak kayu |
Waktu pengiriman: | 2-3weeks |
Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Menyediakan kemampuan: | 200sets / bulan |
Nama: | GFUVE CT analyzer | Aplikasi: | uji ct dan pt |
---|---|---|---|
Teori: | Metode frekuensi variabel DC | LCD: | LCD warna sentuh 7 inci TFT |
Akurasi: | 0,02% atau 0,05% | standar acuan: | IEC60044-1, IEC60044-6, IEC61869-2, ANSI / IEEE C57.13 |
Rasio kesalahan: | 0,02% | Berat badan: | 4kg |
Dimensi keseluruhan (L x W x H) (mm): | 280 x 250 x 160mm | penggunaan: | Pengukuran CT dan CT Perlindungan |
Cahaya Tinggi: | circuit breaker analyzer,peralatan pengujian daya transformator |

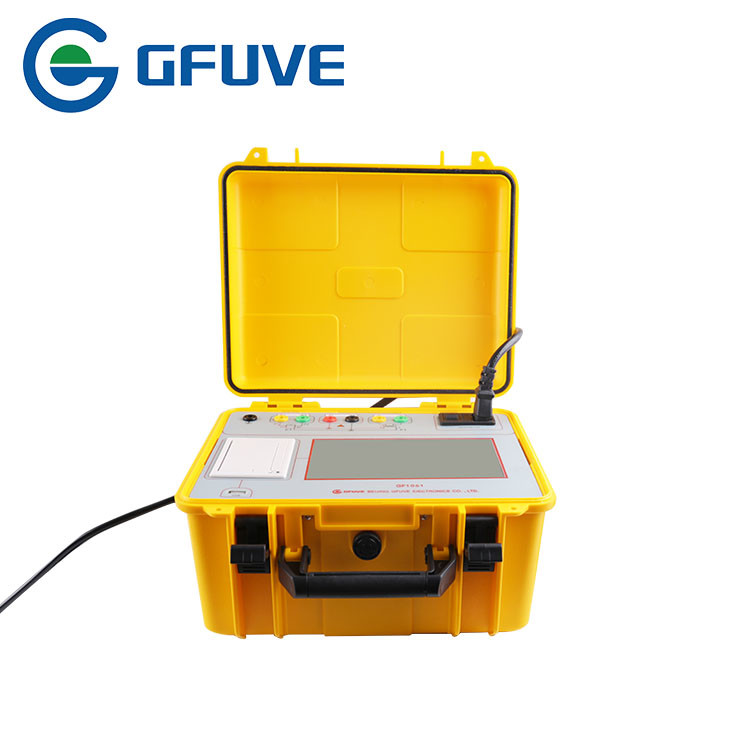

GF1061 portable GFUVE CT analyzer terutama digunakan untuk pengujian lapangan atau laboratorium, dapat menyelesaikan pengukuran (M) dan perlindungan (P) kelas CT, PT dan TYP kelas CT. Mengadopsi layar sentuh LCD 7 inci TFT, printer mini berperforma lengkap yang mendukung pencetakan; mendukung untuk menggunakan USB flash disk untuk membuang data. CT PT Analyzer adalah sistem pengujian yang paling lengkap dan mudah digunakan untuk perlindungan dan pengukuran CT sesuai dengan standar IEEE dan IEC.
Menyuntikkan sinyal uji rendah ke sisi sekunder CT
Menentukan parameter rangkaian setara CT
Identifikasi semua parameter kinerja CT yang relevan
Menampilkan semua parameter CT yang relevan dan akurasinya pada arus dan beban yang berbeda
Mengevaluasi CT sesuai dengan standar yang dipilih
Menentukan parameter pelat nama CT yang tidak diketahui
Demagnetisasi CT setelah tes
Rasio dan akurasi fase
Resistensi berliku
Karakteristik eksitasi (titik lutut)
Kesalahan komposit (ALF, ALFi, FS, FSi, Vb)
Impedansi beban
Kelas dan parameter CT transien
(TPS, TPX, TPY dan TPZ tipe CT)
Faktor dimensi transien (Ktd)
Jika hilang / tidak diketahui: tipe CT, kelas, rasio, titik lutut, faktor daya, beban nominal, beban operasi, hambatan belitan primer dan sekunder
Remanisme dan sisa magnetisme
Evaluasi baik / buruk segera
fitur
1. Uji karakteristik keadaan stabil dan sementara dari berbagai jenis CT / PT
2. Penggunaan teknologi daya canggih, titik uji lutut mencapai hingga 50kV
3. Tidak ada peralatan bantu eksternal lainnya, berdiri sendiri untuk menyelesaikan semua item tes
4. Tes CT, mudah untuk menguji, semua tes menggunakan koneksi kabel yang sama kecuali tes beban
5. Ini disertai dengan printer termal, sehingga dapat mencetak hasil tes di situs Standar Referensi IEC 60044, ANSI / IEEE C57.13, IEC61869, GB 1207-2006, GB 1208-2006, GB 1208-2006
6. Parameter seperti arus dan tegangan titik lutut
7. Parameter seperti kurva kesalahan 10%, kurva kesalahan 5%
8. Dengan baterai, bekerja 7 hari.
9. Perangkat dapat menyimpan 10.000 grup data uji yang tidak akan hilang jika perangkat dimatikan.
10. Data dapat ditampilkan dan dianalisis setelah pengujian, atau ditransfer ke PC melalui disk USB dan menghasilkan laporan file Word
11. Portabilitas: berat <4kg, penganalisis ct ringan terbaik
I. Current Transformer (CT) | II Voltage Transformer (PT) |
---|---|
1. Kurva magnetisasi | 1. Uji karakteristik eksitasi |
2. Tes rasio transformasi | 2. Tes rasio transformasi |
3. Polaritas | 3. Polaritas |
4. 5% dan 10% kurva kesalahan | 4. Rasio kesalahan, kesalahan fase |
5. Faktor pembatas akurasi (ALF) | 5. Degauss |
6. Degauss | 6. Perhitungan nilai titik lutut |
7. Rasio kesalahan, kesalahan fase | 7. Uji beban sekunder aktual (uji beban) |
8. Perhitungan otomatis lutut eksitasi nilai poin | 8. Tes resistensi |
9. Uji beban sekunder aktual (uji beban) | |
10. Tes resistensi | |
11. Konstanta waktu kedua (Ts) | |
12. Koefisien pemulihan (Kr) | |
13. Faktor dimensi transien (Ktd) | |
14. Kesalahan sesaat puncak (Er) | |
15. Magnetisasi induktansi (LU) | |
16. Instrumen faktor keamanan (FS) | |
17. Kesalahan komposit |
Parameter listrik | ||
---|---|---|
Ketepatan | 0,05% | |
Sumber Daya listrik | AC 220V ± 10% atau AC 120V ± 10%, 50 / 60Hz atau Baterai | |
Tegangan output | 0-100Vrms | |
Output saat ini | 0-5Arms (nilai puncak 20A) | |
Output daya | 0-400 VA (1500 VApeak) | |
Rentang variasi frekuensi otomatis | 0,1-60 Hz | |
Tegangan eksitasi ekivalen | ≤5000V | |
Ketepatan | ≤0% | |
Pengukuran resistansi DC belitan sekunder | Jarak | 0,1-1000Ω |
Ketepatan | ≤0,05% | |
Pengukuran beban aktual sekunder | Jarak | 5VA-1000VA |
Ketepatan | ≤0,5% ± 0,1VA | |
Pengukuran kesalahan fase CT / PT | Ketepatan | ± 1 mnt (khas) / 3 mnt (dijamin) |
Resolusi | 0,1 mnt | |
Pengukuran kesalahan rasio CT | Jarak | 1-50000 |
Ketepatan | ≤0,05% | |
Pengukuran kesalahan rasio PT | Jarak | 1-10000 |
Ketepatan | ≤0,05% | |
Standar | ||
Standar referensi | GB1207-2006, GB1208-2006, GB16847-1997 IEC60044-1, IEC60044-6, IEC61869-2, ANSI / IEEE C57.13 | |
Standar keamanan | GB 4793.1-2007 | |
EMC | Standar EMC 89/336 / EEC | |
FCC Sub Bagian B dari Bagian 15 Kelas A | ||
IEC 1000-4-2 / 3/4/6 | ||
Parameter mekanis | ||
Dimensi keseluruhan (L x W x H) (mm) | 280 x 250 x 160 | |
Berat (kg) | ≤4 | |
Keadaan lingkungan | ||
Kelembaban relatif | Kelembaban relatif 5% -95% tidak mengembun | |
Suhu Operasional | -10 ° C hingga + 50 ° C | |
Suhu penyimpanan | -20 ° C hingga + 70 ° C | |
Ketinggian | ≤1000 m |
